- Модель: Переносные поверочные установки СПУ-3М-100
- Наличие: Под заказ

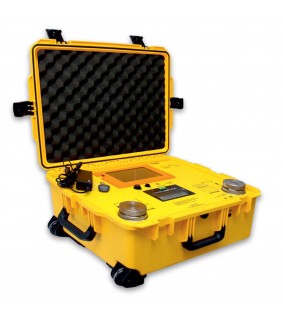

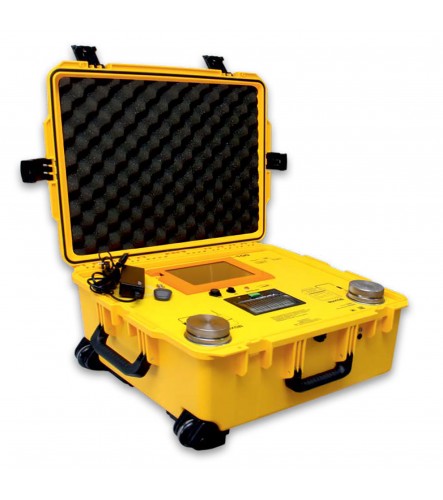

Переносные поверочные установки серии СПУ-3М-100 предназначены для поверки коммунально-бытовых приборов учета газа типораз меров G1.6-G65 на месте их эксплуатации, а так же для поверки и калибровки расходомеров и счетчиков газа в метрологических службах предприятий и организаций в качестве эталонного средства измерений в условиях стационарных и передвижных поверочных лабораторий и в рабочих условиях эксплуатации СИ.
Установка унаследовала все технические ре- шения и достоинства младшей линейки СПУ-3М, но в то же время отличается расширенным верх- ним пределом диапазона расхода измеряемой среды: от 0.1 до 100 м3/ч.
Данная модификация установки позволяют осуществлять поверку коммунально-бытовых приборов учета типоразмеров до G65 включи тельно.
Поверка счетчиков (расходомеров) газа основана на сопоставлении результатов одновременных измерений объема (расхода) потока рабочей среды поверяемым счетчиком (расходомером) и установкой, включенной последовательно в измерительную магистраль.
Особенности:
- Поверка счетчиков типоразмера до G65 включительно;
- Компактность аппаратуры позволяет разместить установку в одном переносном кейсе;
- Полностью автоматизированная процедура поверки;
- Широкий динамический диапазон расходов 1:1000;
- Автономная работа от встроенного источника питания до 10 ч;
- Встроенный принтер, позволяющий на месте распечатать протокол поверки;
- Программное обеспечение установки позволяет вести архив поверок;
- Выгрузка данных на ПК через USB-разъем
- Диапазон поверочных расходов:
100.1 – 0,1 до 100 м3/ч;
100.4 – 0,04 до 100 м3/ч;
100.25 – 0,025 до 100 м3/ч
Исполнение по основной относительной погрешности установки при измерении объема газа: А δраб усл ± 0,3 %; δст усл ± 4,5 %.
Верхние пределы измерений избыточного давления:
300 кПа
|
Метрологические характеристики |
Значение |
|
Диапазон воспроизводимых поверочных расходов, м3/ч |
от 0,1 до 100 |
|
Пределы допускаемой относительной погрешности установки при измерении объема газа в рабочих условиях, % |
±0,4 |
|
Пределы допускаемой относительной погрешности установки при измерении объема газа, приведенного к стандартным условиям, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, 0С |
±0,15 |
|
Пределы допускаемой приведенной погрешности при измерении избыточного (абсолютного) давления, % |
±0,15 |
|
Избыточное давление измеряемое среды в трубопроводе, КПа |
50 (300) |
|
Время автономной работы от внутреннего источника питания, ч, не менее: |
10 |
|
Масса установки, кг: |
15 |
|
Габаритные размеры, мм: |
500х600х180 |
|
Средняя наработка на отказ, ч, не менее: |
12 000 |
|
Средний срок службы, лет, не менее: |
12 |
