- Модель: Стационарная поверочная установка СПУ-5
- Наличие: Под заказ

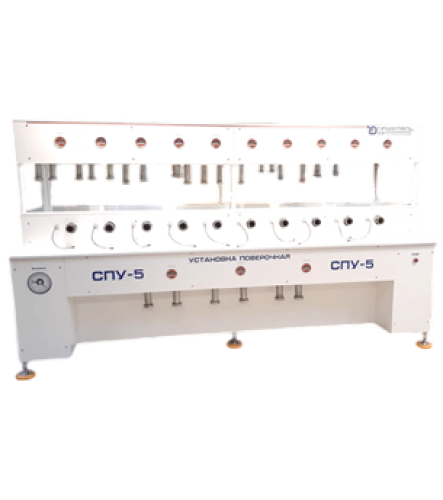

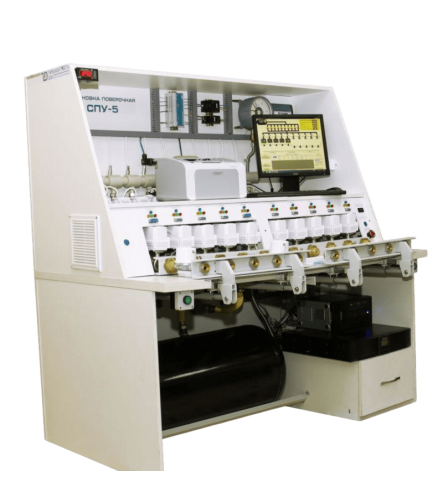

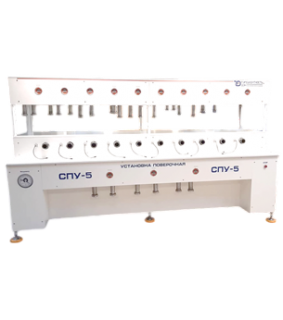

Установка поверочная СПУ-5 предназначена для воспроизведения единицы объемного расхода при поверке бытовых и коммунальных счетчиков газа. Проведение поверки счетчиков газа основано на сравнении результатов одновременных измерений объема воздуха поверяемым счетчиком газа и установкой.
В качестве эталона в установке используются сопла, работающие в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла.
Установки состоят из:
- блока измерений объема и расхода воздуха
- блока обработки данных
- блока задачи расхода воздуха
Стационарные поверочные установки серии СПУ-5 предназначены для поверки счетчиков газа типоразмеров от G1.6- до G40 включительно.
Установка позволяет поверять любые типы счетчиков:
- мембранные
- струйные
- ротационные
Отличительные особенности
- Групповая поверка приборов учета
- Одновременное подключение нескольких типов счетчиков (мембранные, струйные, ротационные)
- Поверка любых типов коммунально-бытовых приборов учета от G 1,6 до G 40 включительно
- Контроль перепада давления на каждом счетчике.
- Широкий динамический диапазон воспроизводимых поверочных расходов (1:1000)
- Полностью автоматизированная процедура поверки
Габаритные размеры, мм, не более:
- Длина- 3500
- Ширина- 2000
- Высота- 2000
Масса не более- 1000 кг.
Средний срок службы – не менее 12 лет.
| № | Модификация СПУ-5 | Диапазон поверочных расходов, м³/ч | Количество постов, шт. | Линии подключения СГ | Погрешность, % |
| 1 | СПУ-5-15-25-3 | 0,003 — 25 | 15 | 3 | ±0,3 |
| 2 | СПУ-5-15-70-3 | 0,003 — 70 | 15 | 3 | ±0,3 |
| 3 | СПУ-5-23-25-3 | 0,003 — 25 | 23 | 3 | ±0,3 |
| 4 | СПУ-5-23-70-3 | 0,003 — 70 | 23 | 3 | ±0,3 |
| 5 | СПУ-5-6-25-1 | 0,003 — 25 | 6 | 1 | ±0,3 |
| 6 | СПУ-5-6-70-1 | 0,003 — 70 | 6 | 1 | ±0,3 |
| 7 | СПУ-5-10-25-1 | 0,003 — 25 | 10 | 1 | ±0,3 |
| 8 | СПУ-5-10-70-1 | 0,003 — 70 | 10 | 1 | ±0,3 |
| Степень автоматизации | Типы счётчиков газа с возможным количеством подключения в линии | ||||
| № | Электромеханические и пневмоприжимы | Полуавтоматический режим и ручной режим | Струйные | Мембранные до G6 | Мембранные G10, G16, G25, G40 |
| 1 | ˅ | ˅ | 6 | 6 | 3 |
| 2 | ˅ | ˅ | 6 | 6 | 3 |
| 3 | ˅ | ˅ | 10 | 10 | 3 |
| 4 | ˅ | ˅ | 10 | 10 | 3 |
| 5 | — | ˅ | 6 | ||
| 6 | — | ˅ | 6 | ||
| 7 | — | ˅ | 10 | ||
| 8 | — | ˅ | 10 | ||
