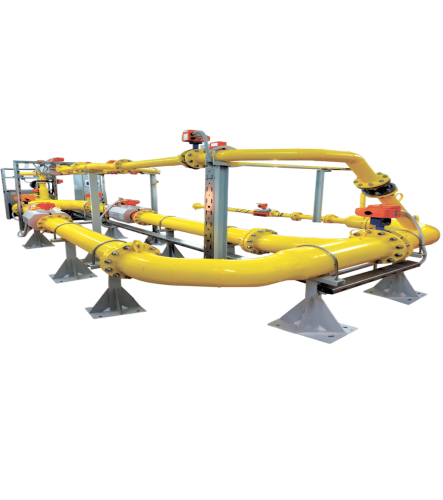

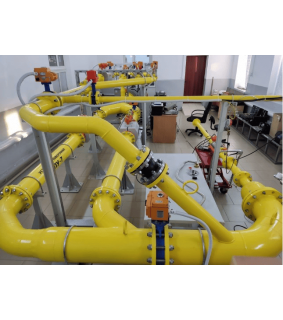

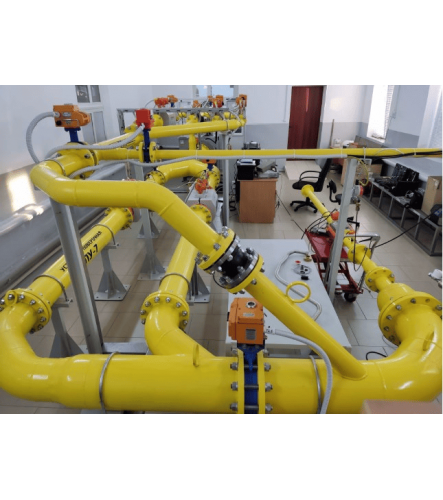

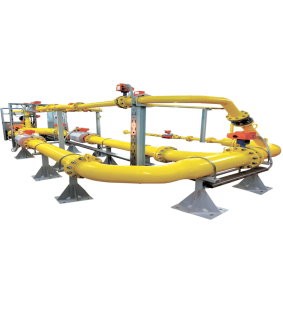

- Модель: Стационарная поверочная установка СПУ-7
- Наличие: Под заказ
Принцип действия установоки СПУ-7 основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью эталонных расходомеров газа или эталонных критических сопел.
Проведение поверки счетчиков газа основано на сравнении результатов одновременных измерений объемного расхода и объема воздуха поверяемыми средствами измерений и установкой. Результат измерений объемного расхода и объема с помощью установки принимают в качестве действительного значения.
Область применения
Установки могут применяться на заводах-изготовителях для проведения первичной поверки счётчиков газа при выпуске из производства и после ремонта, а также в организациях государственной метрологической службы для проведения периодической поверки счётчиков газа, расходомеров, ротаметров, находящихся в эксплуатации.
Отличительные особенности
Установка состоит из:
- блока измерений объема и расхода воздуха;
- блока обработки данных;
- блока задачи расхода воздуха.
Блок измерения объема и расхода воздуха состоит из нескольких измерительных линий с расходомерами газа, первичных преобразователей давления, перепада давления, температуры, соединительных трубопроводов и монтажных рам.
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением.
Блок задачи расхода воздуха состоит из воздуходувок, запорной арматуры и частотных регуляторов. Блок задачи расхода воздуха создает разрежение с воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха.
На основании измеренного количества импульсов, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью термогигрометра ИВА-6 или измерителя влажности и температуры ИВТМ-7.
Варианты исполнения
Установка выпускается в модификациях СПУ-7Р и СПУ-7С, которые отличаются методом измерения объемного расхода и объема газа. В модификации СПУ-7Р объемный расход и объем газа измеряется эталонными расходомерами, в модификации СПУ-7С объемный расход и объем газа измеряется эталонными критическими соплами
Метрологические и технические характеристики
Наименование характеристики |
СПУ-7Р |
СПУ-7С |
Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений), м3/ч |
5000 |
1600 |
Минимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (нижний предел измерений), м3/ч |
0,04 |
0,04 |
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % |
±0,33 |
±0,33 |
Относительная погрешность измерения количества импульсов, % |
±0,02 |
±0,02 |
Диапазон измерений времени, с |
от 1 до 3600 |
от 1 до 3600 |
Пределы допускаемой относительной погрешности измерения времени, % |
±0,05 |
±0,05 |
Основные технические характеристики:
Наименование характеристики |
СПУ-7Р |
СПУ-7С |
Рабочая (поверочная) среда |
воздух |
воздух |
Условный диаметр поверяемых приборов, мм |
15, 20, 25, 32, 40, 50, 80, 100, 150, 200, 250 |
25, 32, 40, 50, 80, 100, 150 |
Диапазон температуры рабочей (поверочной) среды, °С |
от +10 до +30 |
от +15 до +25 |
Количество одновременно поверяемых средств измерений, шт. |
2 |
1 |
Напряжение питания, В |
380+38-57/220+22-33 |
380+38-57/220+22-33 |
Частота переменного тока, Гц |
50±1 |
50±1 |
Потребляемая мощность, кВт, не более |
30 |
50 |
Масса, кг, не более |
12000 |
12000 |
Габаритные размеры (мм): |
||
Длина |
8500 |
5000 |
Ширина |
3500 |
1000 |
Высота |
2100 |
1000 |
Температура окружающего воздуха, °С |
от +10 до +30 |
от +15 до +25 |
Относительная влажность воздуха, % |
до 80 |
до 80 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
12 |
12 |
Средняя наработка на отказ, ч |
20000 |
20000 |
