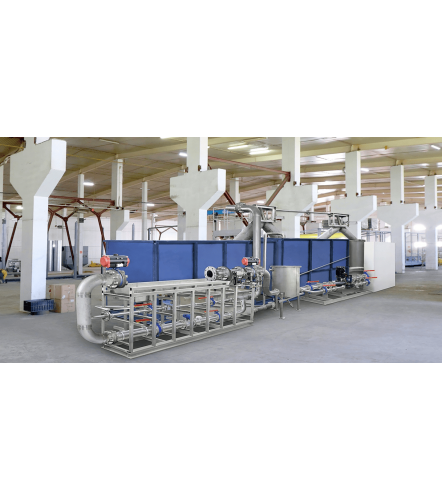

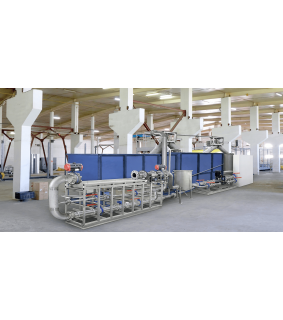

- Модель: Стационарная установка поверочная водопроливная ПУРС-С
- Наличие: Под заказ
Установки поверочные стационарные ПУРС-С предназначены для измерения воспроизведения, хранения и передачи единиц массы жидкости в потоке и массового расхода жидкости, объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, калибровки, настройки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы и массового расхода в потоке, объема и объемного расхода жидкости.
Установка ПУРС-С представляет собой автоматизированный измерительно-испытательный комплекс, имеющий в своем составе информационно-измерительную и управляющую систему на базе персонального компьютера
Установки состоят:
- из средств измерений массы жидкости в потоке и массового расхода жидкости, объема жидкости в потоке и объемного расхода
- средств измерений температуры и избыточного давления жидкости
- средств измерений плотности измеряемой среды, давления, температуры и влажности окружающей среды
- систем подготовки и регулирования расхода жидкости
- измерительного стола с возможностью одновременной установки до 6 счетчиков
- системы сбора данных с средств измерений
- систем ручного и автоматического регулирования и контроля создания и стабилизации расхода жидкости в трубопроводе установки.
Принцип действия
Принцип действия установок основан на воспроизведении массы жидкости в потоке и массового расхода жидкости, объема жидкости в потоке и объемного расхода жидкости создаваемых насосами, систем частотного регулирования электродвигателей насосов, систем регулирования расхода жидкости и систем ручного управления выбором гидравлического контура, средств измерений температуры, давления и плотности жидкости в трубопроводе и средства для измерения расхода и количества жидкости в потоке.
Отличительные особенности
- Оснащена эталонными весовыми устройствами и эталонными расходомерами
- Изготовлена из коррозионностойких материалов
- Может обслуживаться одним оператором благодаря автоматизированной системе сбора и обработки результатов измерений
- Экономия энергопотребления за счет регулируемого привода насоса и экономия рабочей жидкости благодаря циркуляции по замкнутому контуру
- Изготовление, монтаж, настройка и запуск установки в работу «под ключ», включая государственную поверку
Варианты исполнения
Установка может быть изготовлена в соответствии с различными потребностями Заказчика как в части метрологических характеристик, так и с учетом имеющихся в распоряжении помещений и типов приборов, подлежащих поверке.
Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон воспроизведения объемного расхода, м³/ч |
от 0,006 до 140 |
Диапазон воспроизведения массового расхода, т/ч |
от 0,5 до 140 |
Пределы допускаемой относительной погрешности при измерении массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении весовых устройств, % |
±0,06 |
Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % |
±0,2 |
Технические характеристики |
|
Номинальный диаметр поверяемых средств измерений, мм |
от 10 до 150 |
Количество одновременно поверяемых средств измерений, не более |
6 |
Напряжение переменного тока, В |
(380 ± 38)/(220 ± 22) |
Частота, Гц |
50 ± 1 |
Потребляемая мощность, кВт, не более |
10 |
Габаритные размеры (мм): |
|
Длина |
7200 |
Ширина |
2000 |
Высота |
2950 |
Измеряемая среда |
вода по СанПин 2.1.3684-21 |
Температура окружающего воздуха, °С |
от +15 до +25 |
Относительная влажность воздуха, % |
от 30 до 80 |
Атмосферное давление, кПа |
от 84 до 106 |
Температура измеряемой среды, °С |
от +15 до +35 |
Масса, кг, не более |
3500 |
